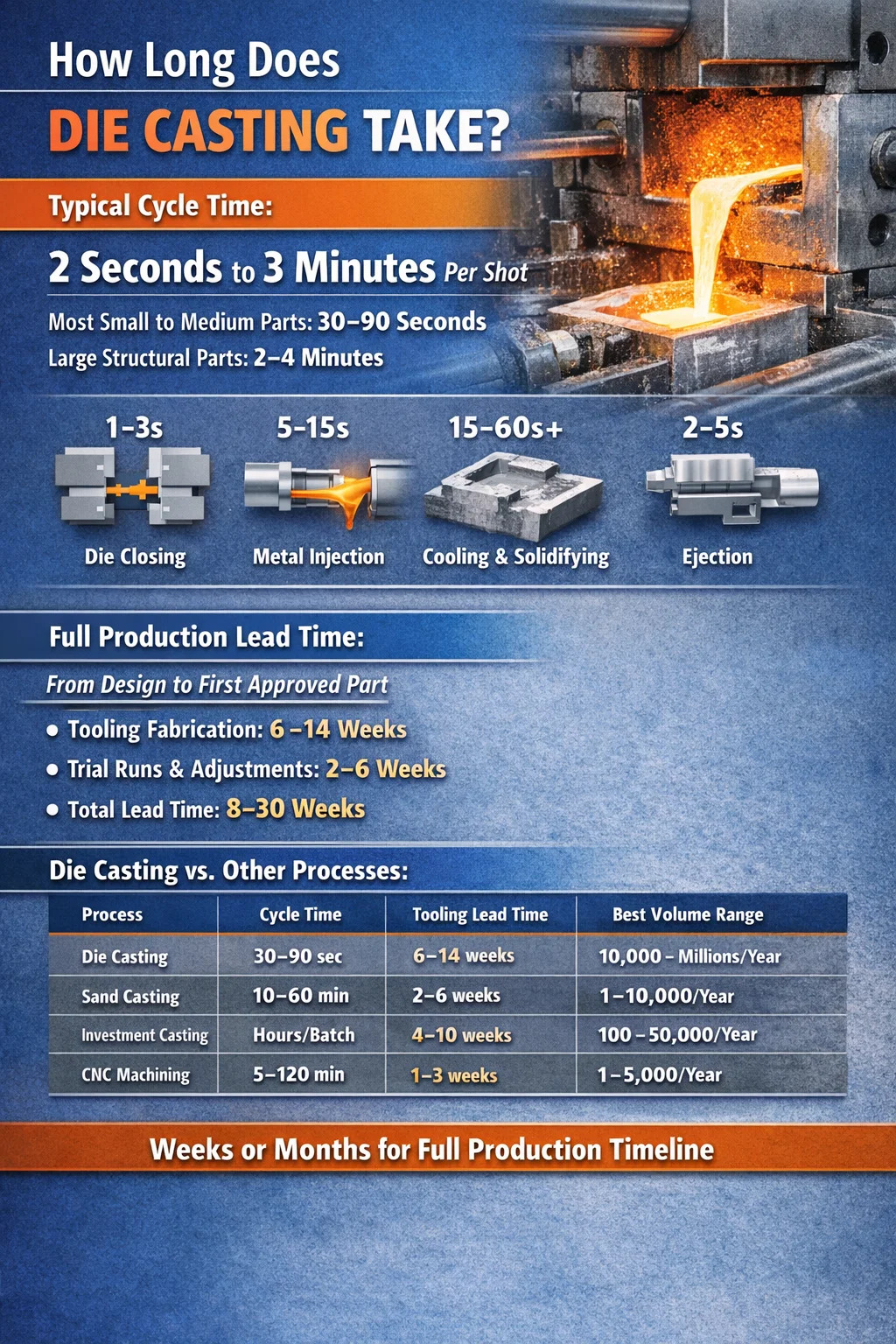

Wie lange dauert der Druckguss?

Wie lange dauert Druckguss Nehmen? Die direkte Antwort

Ein einziger Druckgusszyklus dauert normalerweise einige Zeit 2 Sekunden bis 3 Minuten , abhängig von Teilegröße, Legierungstyp, Wandstärke und Maschinenkonfiguration. Für die meisten kleinen bis mittelgroßen Aluminium- oder Zinkkomponenten – wie sie in Kfz-Halterungen, Gehäusen und Unterhaltungselektronik verwendet werden – liegt eine realistische Zykluszeit dazwischen 30 und 90 Sekunden . Große Strukturteile aus Magnesium oder Aluminium für Elektrofahrzeuge können dieses Zeitfenster auf 2 bis 4 Minuten pro Aufnahme verschieben.

Diese Zykluszeitangabe erzählt nur einen Teil der Geschichte. Bevor das erste Gutteil vom Band läuft, umfasst ein Druckgussvorgang die Herstellung der Werkzeuge (die 6 bis 14 Wochen dauern kann), die Einrichtung der Maschine, das Vorwärmen der Form, Probeaufnahmen und die Maßprüfung. Vom Rohentwurf bis zum genehmigten Produktionsteil wird die gesamte Zeitspanne in Wochen oder Monaten gemessen, nicht in Sekunden.

Das Verständnis sowohl des Zyklus pro Schuss als auch des gesamten Produktionszeitplans hilft Einkäufern, Ingenieuren und Betriebsteams, realistische Erwartungen zu formulieren und kostspielige Planungsfehler zu vermeiden.

Der Druckgussprozess: Zeitaufteilung in die einzelnen Phasen

Jeder Druckgusszyklus besteht aus mehreren aufeinanderfolgenden Schritten. Jede einzelne davon verbraucht Zeit und Verzögerungen in jeder Phase wirken sich auf den gesamten Zyklus aus. Folgendes passiert tatsächlich in jeder Aufnahme:

Schließen und Spannen der Matrize

Die beiden Matrizenhälften – die feste Matrizenhälfte und die Auswerfermatrizenhälfte – werden zusammengeführt und unter hoher Schließkraft verriegelt. Bei einer 400-Tonnen-Kältekammermaschine dauert dieser Schritt etwa 1–3 Sekunden . Größere Maschinen mit höherer Tonnage bewegen mehr Masse und benötigen möglicherweise 3–5 Sekunden, um sich zu schließen und die Verriegelung zu bestätigen. Eine unzureichende Klemmkraft führt zu Gratdefekten, daher kann dieser Schritt nicht willkürlich überstürzt werden.

Metallinjektion

Geschmolzenes Metall wird unter Druck in den Formhohlraum gedrückt. Beim Warmkammer-Druckguss – der hauptsächlich für Zink-, Blei- und Zinnlegierungen verwendet wird – ist der Einspritzmechanismus in die Schmelze eingetaucht, sodass die Füllzeit extrem kurz ist: 0,01 bis 0,5 Sekunden . Beim Kaltkammer-Druckguss – der für Aluminium, Kupfer und Magnesium verwendet wird – muss das Metall zunächst in eine separate Gießhülse geschöpft werden, wobei einige Sekunden vergehen, bevor das Einspritzen beginnt. Die eigentliche Hohlraumfüllung in Kaltkammerprozessen findet immer noch statt 0,01 bis 0,1 Sekunden , aber die gesamte Injektionsphase einschließlich Schöpfen beträgt eher 5–15 Sekunden.

Erstarrung und Abkühlung

Dies ist die längste Phase in den meisten Druckgusszyklen. Nach dem Einspritzen muss das Metall ausreichend abkühlen, um eine ausreichende strukturelle Steifigkeit für den Auswurf ohne Verformung zu entwickeln. Die Abkühlzeit hängt von der Teilegeometrie, der Wandstärke, den Legierungseigenschaften und davon ab, wie gut die Wasserkühlkanäle der Form ausgelegt und gewartet sind.

Dünnwandige Zinkteile (1,5–2,5 mm Wandstärke) können einfrieren 3–8 Sekunden . Aluminiumteile mit 3–5 mm Wandstärke benötigen typischerweise 15–40 Sekunden . Dicke strukturelle Aluminiumgussteile mit 6–10 mm Querschnitten können erforderlich sein 60–120 Sekunden oder mehr. Die Verkürzung der Abkühlzeit ohne Porosität oder Verzug ist eine der größten technischen Herausforderungen beim Großserien-Druckguss.

Werkzeugöffnung und Teileauswurf

Sobald das Teil fest genug ist, öffnet sich die Matrize und Auswerferstifte drücken das Gussstück aus der Kavität. Dieser mechanische Ablauf dauert normalerweise 2–5 Sekunden . Teile fallen auf ein Förderband oder in einen Abschrecktank. Die Auswurfkraft muss sorgfältig kalibriert werden – ist sie zu gering, bleibt das Teil hängen; zu viel und dünne Teile brechen oder verformen sich.

Schmierung und Rückstellung der Matrize

Nach dem Auswerfen tragen Roboter oder Sprühsysteme Matrizentrennmittel (typischerweise auf Wasserbasis) auf die Kavitätsoberflächen auf. Dies verhindert ein Anhaften und hilft bei der Steuerung der Düsentemperatur. Die Sprühzeit variiert von 2 bis 10 Sekunden Abhängig von der Komplexität des Werkzeugs und der Anzahl der Sprühdüsen. Abblaszyklen zum Entfernen von überschüssigem Schmiermittel dauern weitere 1–3 Sekunden. Anschließend schließt sich die Matrize und der nächste Zyklus beginnt.

Typische Zykluszeiten nach Legierung und Teiletyp

Verschiedene Legierungen haben unterschiedliche thermische Eigenschaften, Einspritzdrücke und Erstarrungsverhalten. Die folgende Tabelle zeigt repräsentative Zykluszeiten für gängige Druckgussmaterialien in verschiedenen Teilegrößenkategorien:

Aufgrund seines niedrigeren Schmelzpunkts (ca. 380–420 °C), der schnelleren Erstarrung und der Kompatibilität mit Heißkammermaschinen, die den Schöpfschritt überflüssig machen, erzielt Zink durchweg die kürzesten Zykluszeiten. Aluminium benötigt aufgrund seiner höheren thermischen Masse und Gießtemperatur (620–680 °C) deutlich mehr Abkühlzeit. Kupferlegierungen mit Gießtemperaturen über 900 °C erfordern robuste Gussmaterialien und eine längere Abkühlung, weshalb sie zu den langsamsten beim Druckguss gehören.

Faktoren, die steuern, wie lange das Druckgießen dauert

Die Zykluszeit ist keine willkürliche Zahl, die vom Maschinenhersteller vergeben wird. Sie resultiert aus spezifischen physikalischen und Prozessvariablen, die Ingenieure messen, modellieren und – in erheblichem Maße – steuern können. Die einflussreichsten Faktoren sind:

Wandstärke und Teilegeometrie

Die Abkühlzeit skaliert ungefähr mit dem Quadrat der Wandstärke. Wenn Sie die Wandstärke verdoppeln, vervierfacht sich die erforderliche Abkühlzeit etwa, wenn alles andere gleich bleibt. Ein Teil mit einer Nennwandstärke von 3 mm, das in 20 Sekunden abkühlt, benötigt etwa 80 Sekunden, wenn es auf 6 mm umgestaltet wird. Aus diesem Grund drängen DFM-Prüfungen (Design for Manufacturability) konsequent auf gleichmäßige, dünne Wände – nicht nur, um Material zu sparen, sondern auch, um Zykluszeiten und Stückkosten überschaubar zu halten.

Die Geometrie beeinflusst auch die Füllzeit. Komplexe Hohlräume mit schmalen Kanälen, dünnen Rippen und mehreren Kernen erfordern langsamere Einspritzgeschwindigkeiten oder riskieren turbulenzbedingte Porosität. Teile mit tiefen Taschen oder Hinterschneidungen erfordern seitliche Aktionen (gleitende Kerne), die mechanische Schritte zu den Öffnungs- und Schließsequenzen hinzufügen.

Temperaturmanagement

Die Werkzeugtemperatur hat einen direkten und starken Einfluss auf die Zykluszeit. Zu kalt laufende Matrizen führen zu vorzeitiger Erstarrung, Fehlläufen und Kaltabschaltungen. Zu heiß laufende Chips verlängern die Abkühlzeit und es besteht die Gefahr des Lötens (Metall klebt am Chip fest). Das optimale Werkzeugtemperaturfenster für Aluminiumdruckguss beträgt typischerweise 150–250°C an der Hohlraumoberfläche, aufrechterhalten durch eine Kombination aus internen Wasserkühlkanälen und externer Sprühkühlung.

Werkzeugtemperaturregler (DTCs) zirkulieren erhitztes Wasser oder Öl durch das Werkzeug, um die Temperatur während des Anlaufs zu stabilisieren und sie während der kontinuierlichen Produktion aufrechtzuerhalten. Ein gut konzipierter Kühlkreislauf kann die Erstarrungszeit im Vergleich zu einer nicht optimierten Düse mit derselben Geometrie um 20–35 % verkürzen. Schlecht platzierte Kühlleitungen – zu weit von dicken Abschnitten entfernt – hinterlassen heiße Stellen, die den Bediener dazu zwingen, die Kühlzeit künstlich zu verlängern, um verzogene oder blasenbildende Teile zu vermeiden.

Maschinentonnage und -geschwindigkeit

Maschinen mit höherer Tonnage bewegen schwerere Platten und benötigen mehr Zeit für den Öffnungs- und Schließhub der Matrize, selbst bei schnellen hydraulischen oder elektrischen Antrieben. Eine 160-Tonnen-Maschine könnte einen Spannzyklus in 1,5 Sekunden abschließen; Eine 2.000-Tonnen-Maschine, die strukturelle Automobilteile herstellt, kann allein für das Spannen 5 bis 8 Sekunden benötigen. Elektrische Druckgussmaschinen (servobetrieben) erzielen im Allgemeinen schnellere und wiederholgenauere Schließ- und Einspritzbewegungen als ältere rein hydraulische Maschinen und verkürzen bei mittelgroßen Teilen oft 2–5 Sekunden pro Zyklus.

Anzahl der Hohlräume

Multi-Cavity-Matrizen produzieren mehr Teile pro Schuss, ohne die Zykluszeit proportional zu verlängern. Eine Matrize mit einer Kavität für einen kleinen Zinkverbinder könnte mit 15 Sekunden pro Zyklus laufen, was 4 Schüsse pro Minute ergibt. Eine Matrize mit 16 Kavitäten für das gleiche Teil auf derselben Maschine läuft immer noch mit etwa 15–20 Sekunden pro Zyklus, produziert jetzt aber 16 Teile pro Zyklus statt nur einem – wodurch die Stückzeit effektiv von 15 Sekunden auf unter 1,5 Sekunden reduziert wird. Der Kompromiss sind höhere Werkzeugkosten (eine Zinkform mit 16 Kavitäten kann 80.000 bis 150.000 US-Dollar kosten, gegenüber 15.000 bis 30.000 US-Dollar für eine einzelne Kavität) und eine komplexere Qualitätskontrolle.

Automatisierungsebene

Manuelle Vorgänge – bei denen ein Bediener Metall schöpft, Teile von Hand entfernt und die Matrize mit einer Handpistole besprüht – führen zu Zykluszeitschwankungen von 10–30 %. Roboterabsaugung, automatisierte Sprühsysteme und integrierte Besäumpressen beseitigen diese Variabilität. In vollautomatischen Großserienanlagen zur Herstellung von Automobilteilen wird die Schwankung von Zyklus zu Zyklus routinemäßig auf unter 1 Sekunde gehalten, was eine genaue Durchsatzprognose und eine gleichbleibende metallurgische Qualität ermöglicht.

Druckguss-Durchlaufzeiten: Vom Entwurf bis zum ersten Produktionsteil

Für Einkäufer und Projektmanager ist die Zykluszeit pro Schuss oft weniger unmittelbar relevant als die Gesamtdurchlaufzeit von der Bestellung bis zur ersten genehmigten Lieferung. Diese Zeitleiste gliedert sich in mehrere unterschiedliche Phasen:

Werkzeugdesign und -herstellung

Druckgussformen sind komplexe, präzisionsgefertigte Werkzeuge aus H13-Warmarbeitsstahl oder gleichwertigen Güten. Ein Aluminium-Druckgusswerkzeug mittlerer Komplexität – einzelne Kavität, moderate Geometrie, keine Nebeneffekte – benötigt normalerweise 6–10 Wochen nach genehmigtem Design herzustellen. Es können Matrizen mit mehreren Nebenwirkungen, komplexer Innenkühlung oder engen Maßtoleranzen erforderlich sein 10–16 Wochen . Die Werkzeugkosten reichen von etwa 15.000 US-Dollar für eine einfache Zinkform bis zu über 300.000 US-Dollar für eine große strukturelle Aluminiumform mit Vakuumsystemen und mehreren Kernen.

Zulieferer in China und Südostasien geben oft 4 bis 6 Wochen für die Werkzeugherstellung an. Dies schließt jedoch häufig Entwurfsüberprüfungszyklen aus und erfordert möglicherweise komprimierte Zeitpläne, die die Anzahl der Probeaufnahmen erhöhen und die Teilefreigabe verzögern.

Probeschüsse und Teilqualifikation

Nachdem die Matrize in der Maschine installiert ist, beginnt der Prozess mit T1-Schüssen (erster Probeschuss). Diese ersten Schüsse werden verwendet, um grundlegende Prozessparameter festzulegen – Einspritzgeschwindigkeit, Fülldruck, Düsentemperatur und Abkühlzeit. Es kommt äußerst selten vor, dass ein Werkzeug bereits am ersten Versuchstag konforme Teile produziert. Die meisten Programme haben ein Budget 2–4 Versuchsrunden über 2–6 Wochen, um den Prozess zu optimieren, Maßabweichungen zu beheben und Oberflächenfehler zu beheben.

Druckgussteile in Automobilqualität erfordern PPAP (Production Part Approval Prozess) oder eine gleichwertige Dokumentation, einschließlich Maßberichten, Materialzertifizierungen und Prozessfähigkeitsstudien (Cpk ≥ 1,67 für kritische Merkmale). Diese Dokumentationsphase kann weitere 2–4 Wochen dauern, nachdem die Teile die Maßprüfung bestanden haben.

Zusammenfassung der Gesamtvorlaufzeit

• Einfacher Teil, keine Nebeneffekte, nicht automobil: 8–14 Wochen Von der Werkzeugbestellung bis zur ersten genehmigten Lieferung
• Mittelschwerer Automobildruckguss: 14–22 Wochen
• Großes Strukturteil mit Vakuumdruckguss und PPAP: 20–30 Wochen
• Prototypen-Druckguss (Softtooling, Aluminium- oder Kirksite-Matrizen): 2–4 Wochen , begrenztes Volumen, geringere Genauigkeit

Heißkammer- vs. Kaltkammer-Druckguss: Zeitvergleich

Die beiden Hauptkategorien der Druckgussverfahren unterscheiden sich aufgrund ihrer grundlegenden mechanischen Architektur erheblich in der Geschwindigkeit:

Warmkammer-Druckguss

Bei Heißkammermaschinen ist der Einspritzzylinder (Schwanenhals) permanent in das geschmolzene Metallbad eingetaucht. Wenn der Kolben zurückgezogen wird, füllt sich die Kammer automatisch mit Metall. Beim Vorschub wird Metall durch den Schwanenhals in die Matrize gedrückt. Da es keinen separaten Schöpfschritt gibt, Die Zykluszeiten sind erheblich kürzer — Kleine Zinkteile können auf Matrizen mit mehreren Kavitäten 300–500 Schüsse pro Stunde durchlaufen. Dieses Verfahren ist auf Legierungen mit niedrigem Schmelzpunkt (Zink, Blei, Zinn, etwas Magnesium) beschränkt, da höhere Temperaturen die unter Wasser liegenden Komponenten schnell zersetzen.

Kaltkammer-Druckguss

Kaltkammermaschinen halten den Einspritzmechanismus vom Schmelzofen getrennt. Ein Bediener oder ein automatisierter Gießroboter überführt vor jedem Zyklus eine abgemessene Menge Metall in die Schusskammer. Dies fügt hinzu 5–15 Sekunden pro Zyklus im Vergleich zur Heißkammer, ermöglicht jedoch die Verarbeitung von Hochtemperaturlegierungen wie Aluminium, Magnesium und Kupfer, die einen untergetauchten Schwanenhals zerstören würden. Der Großteil des Druckgusses – insbesondere von Aluminiumteilen für die Automobilindustrie – erfolgt mithilfe von Kaltkammermaschinen.

In der Praxis könnte ein Zinkverbinder, der auf einer Warmkammermaschine hergestellt wird, allein in der Zykluszeit 0,08 bis 0,25 US-Dollar pro Stück kosten. Die gleiche Teilegeometrie, die auf einer Kaltkammermaschine in Aluminium umgestaltet wurde, könnte zykluszeitbezogene Kosten von 0,40 bis 1,20 US-Dollar pro Stück verursachen – ein echter Kostentreiber bei hochvolumigen Anwendungen in der Unterhaltungselektronik, bei denen jede Sekunde bei Hunderten Millionen Einheiten pro Jahr zählt.

Wie sich Druckguss in puncto Geschwindigkeit mit anderen Fertigungsverfahren vergleicht

Druckguss ist eine der schnellsten Methoden zur Herstellung komplexer Metallteile in großem Maßstab, sein Geschwindigkeitsvorteil ist jedoch bei großen Stückzahlen am deutlichsten. Ein Vergleich mit anderen gängigen Umformverfahren verdeutlicht, wo der Druckguss steht:

Der Geschwindigkeitsvorteil des Druckgusses gegenüber Sandguss und Feinguss ist erheblich – oft 10- bis 50-mal schneller pro Teil bei voller Produktion. Dieser Geschwindigkeitsvorteil in Kombination mit einer hervorragenden Maßwiederholgenauigkeit (Toleranzen von ±0,1 mm bei nicht kritischen Merkmalen werden routinemäßig eingehalten) erklärt, warum Druckguss in der Automobil-, Unterhaltungselektronik- und Geräteherstellung bei Stückzahlen über etwa 10.000 Teilen pro Jahr dominiert.

Strategien zur Reduzierung der Druckguss-Zykluszeit

Bei der Großserienproduktion führt bereits eine Verkürzung der Zykluszeit um 5 Sekunden direkt zu messbaren Kosteneinsparungen. Ein Teil, das mit 60 Sekunden pro Zyklus auf einer Maschine mit einer Belastungsrate von 120 $/Stunde läuft, kostet 2,00 $ pro Zyklus. Wenn Sie diese Zeit auf 50 Sekunden reduzieren, sinken die Stückkosten auf 1,67 US-Dollar – eine Reduzierung um 16,5 %, ohne dass Material, Arbeit oder Gemeinkosten geändert werden müssen. Bei einer Million Teilen pro Jahr entspricht das einer jährlichen Einsparung von 330.000 US-Dollar durch eine einzige Prozessverbesserung. Die effektivsten Strategien zur Reduzierung der Zykluszeit sind:

Optimieren Sie das Design des Kühlkreislaufs

Konforme Kühlung – bei der Kühlkanäle der Kontur des Hohlraums folgen und nicht in geraden Linien verlaufen – kann die Kühlzeit um einiges verkürzen 20–40 % im Vergleich zu herkömmlichen Bohrkanälen. Konforme Kanäle werden mittels additiver Fertigung (3D-Druck von Werkzeugstahleinsätzen) hergestellt und positionieren das Kühlwasser viel näher an komplexen Oberflächen. Der Vorabaufschlag für die Werkzeugkosten (in der Regel 10.000 bis 40.000 US-Dollar zusätzlich pro Wendeschneidplattensatz) amortisiert sich bei Programmen mit hohem Volumen schnell.

Setzen Sie den Verstärkungsdruck richtig ein

Die Anwendung eines hohen Verstärkungsdrucks (2. Phasendruck) unmittelbar nach dem Füllen der Kavität drückt das Metall in jedes Detail und gleicht die Schrumpfung während der Erstarrung aus. Durch die richtige Intensivierung wird die Mikroporosität reduziert, was wiederum dünnere Wände ermöglicht, die schneller abkühlen. Dies ist ein indirekter, aber effektiver Weg zu kürzeren Zykluszeiten durch verbesserte Sicherheit bei der Teilekonstruktion.

Minimieren Sie die Auswurftemperatur

Teile können bei höheren Temperaturen ausgeworfen werden, als viele Bediener annehmen, vorausgesetzt, die Geometrie ist nicht anfällig für Verzug und die Platzierung der Auswerferstifte ist korrekt. Tests mit Wärmebild- und Verzugsmessungen ermöglichen es Teams, die minimale sichere Abkühlzeit experimentell zu ermitteln. Bei vielen Produktionsprogrammen sind die Abkühlzeiten um 10–20 % länger als nötig, einfach weil sie nach der Ersteinrichtung nie erneut optimiert wurden.

Implementieren Sie eine Prozessüberwachung in Echtzeit

Moderne Druckgussmaschinen, die mit Sensoren für Werkzeuginnendruck, Kolbengeschwindigkeit und Werkzeugtemperatur ausgestattet sind, können die Prozessparameter von Schuss zu Schuss automatisch anpassen. Diese adaptive Steuerung verhindert übermäßig konservative Abkühlzeiten, die der Bediener manuell einstellt, um gelegentlich fehlerhafte Aufnahmen zu vermeiden. Gleichbleibende Prozessbedingungen reduzieren zudem die Ausschussquote, was den Nettodurchsatz effektiv verbessert, ohne den Maschinenzyklus überhaupt zu verändern.

Neugestaltung für gleichmäßige Wandstärke

Dicke Vorsprünge, Rippen oder Polster, die erheblich von der Nennwandstärke abweichen, erzeugen Hotspots, die die Mindestkühlzeit für das gesamte Teil bestimmen. Durch das Entkernen dicker Abschnitte, das Hinzufügen von Radiusübergängen und das Ersetzen von Vollpolstern durch gerippte Strukturen können diese Engpässe beseitigt werden. Bei einer dokumentierten Neukonstruktion von Kfz-Halterungen konnte durch die Reduzierung der maximalen Wandstärke von 8 mm auf 5 mm (unter Beibehaltung der Festigkeit durch die Rippengeometrie) die Abkühlzeit von 75 Sekunden auf 42 Sekunden verkürzt werden – eine Reduzierung um 44 %, die das Teil auf eine deutlich kleinere, günstigere Maschinenklasse verlagerte.

Nachbearbeitungsvorgänge und ihr Zeitbedarf

Die Druckgussaufnahme ist erst der Anfang. Die meisten Druckgussteile erfordern zusätzliche Arbeitsschritte, bevor sie versand- oder montagebereit sind. Diese Schritte nach dem Guss erfordern mehr Zeit – manchmal mehr als der Gusszyklus selbst – und müssen in die gesamte Produktionsplanung eingeplant werden:

• Beschneiden / Entgraten: Entfernung von Graten (dünne Metallrippen an Trennfugen) und Läufer-/Angusssystemen. Manuelles Entgraten: 30–120 Sekunden pro Teil. Automatisierte Beschnittpresse: 3–10 Sekunden pro Teil.
• Kugelstrahlen: Oberflächenreinigung und Texturverbesserung. Chargenzyklus: 5–15 Minuten für eine Ladung Teile.
• CNC-Bearbeitung: Bohren, Gewindeschneiden und Präzisionsfräsen von Gussoberflächen. Die Zeit variiert stark: 30 Sekunden bis 10 Minuten, je nach Ausstattung und Befestigung.
• Wärmebehandlung (T5/T6 für Aluminium): Lösungsbehandlung und künstliche Alterung können dauern 6–24 Stunden insgesamt und erfordert eine Batch-Ofenplanung.
• Oberflächenveredelung (Eloxieren, Pulverbeschichten, Lackieren): 1–48 Stunden, je nach Ablauf und Abschlussklasse.
• Inspektion und Maßmessung: CMM-Inspektion an Erstmustern oder Musterplänen: 10–60 Minuten pro Teil für umfassende Berichte.

Wenn Nachgussvorgänge einbezogen werden, kann die Gesamtfertigungszeit pro Teil in einer Lohnwerkstatt in Stunden oder Tagen statt in Sekunden gemessen werden. Effiziente Produktionszellen kombinieren Roboterextraktion, Inline-Beschnittpressen und integrierte Förderbänder, um die Zeit zwischen den Vorgängen zu minimieren und den Bestand an unfertigen Erzeugnissen zu reduzieren.

Häufige Missverständnisse über die Druckgusszeit

Mehrere anhaltende Missverständnisse über Druckgusszeitpläne führen zu Problemen bei der Beschaffung, Programmplanung und Kostenschätzung:

„Druckguss geht immer schnell“

Druckguss ist schnell und ermöglicht die wiederholte Produktion identischer Teile in großen Mengen. Bei kleinen Stückzahlen ist es nicht schnell, da die Werkzeugvorlaufzeit den Zeitrahmen dominiert. Bei einer 500-teiligen Prototypenbestellung ist der Druckguss aufgrund der 10-wöchigen Werkzeugvorlaufzeit im Hinblick auf die Zeit bis zum ersten Teil langsamer als die CNC-Bearbeitung oder sogar der Feinguss. Aus diesem Grund gibt es eine Kategorie für den Prototypen-Druckguss mit temporären Aluminiumwerkzeugen – hier werden Kompromisse bei der Werkzeugstandzeit in Kauf genommen, um Teile schneller herzustellen.

„Schnellere Zykluszeiten bedeuten immer geringere Kosten“

Die Reduzierung der Zykluszeit unter das prozessstabile Minimum erhöht die Ausschussrate und die Häufigkeit der Werkzeugwartung. Eine Reduzierung der Abkühlzeit um 10 Sekunden, die den Ausschuss von 2 % auf 8 % erhöht, spart Maschinenzeit, erhöht jedoch die Metall- und Nacharbeitskosten. Die optimale Zykluszeit minimiert die Gesamtkosten pro Gutteil – nicht nur die Maschinenzeit. Dies erfordert, dass neben der Maschinenbelastung auch Ausschuss- und Nacharbeitskosten berücksichtigt werden.

„Die angegebene Vorlaufzeit meines Lieferanten ist die Gesamtvorlaufzeit“

Lieferanten geben in der Regel die Vorlaufzeit für Werkzeuge und manchmal auch die Vorlaufzeit für T1-Muster an. Sie umfassen selten Zeit für Design-Review-Iterationen, kundenseitige Maßgenehmigungen, die Vorbereitung der PPAP-Dokumentation oder die Logistik. Käufer, die die angegebene Rüstzeit als Gesamtzeit bis zur Produktion betrachten, geraten regelmäßig 4–8 Wochen hinter dem Zeitplan zurück. Ein realistischer Programmplan verlängert die vom Lieferanten angegebene Anzahl um mindestens 3–6 Wochen für die Teilegenehmigung und den Aufbau der Lieferkette.
