Was ist der Hauptvorteil des Druckgusses?

Der Hauptvorteil des Druckgusses besteht darin, dass große Mengen komplexer, maßgenauer Metallteile mit hoher Geschwindigkeit und minimaler Nachbearbeitung hergestellt werden können. In einem einzigen Produktionszyklus liefert Druckguss enge Toleranzen, glatte Oberflächen und eine konsistente Wiederholgenauigkeit, die nur wenige andere Metallumformverfahren erreichen können. Für Branchen, in denen Präzision und Durchsatz gleichermaßen wichtig sind – Automobil, Elektronik, Luft- und Raumfahrt, Konsumgüter – liegt der Druckguss an der Schnittstelle zwischen Effizienz und Qualität.

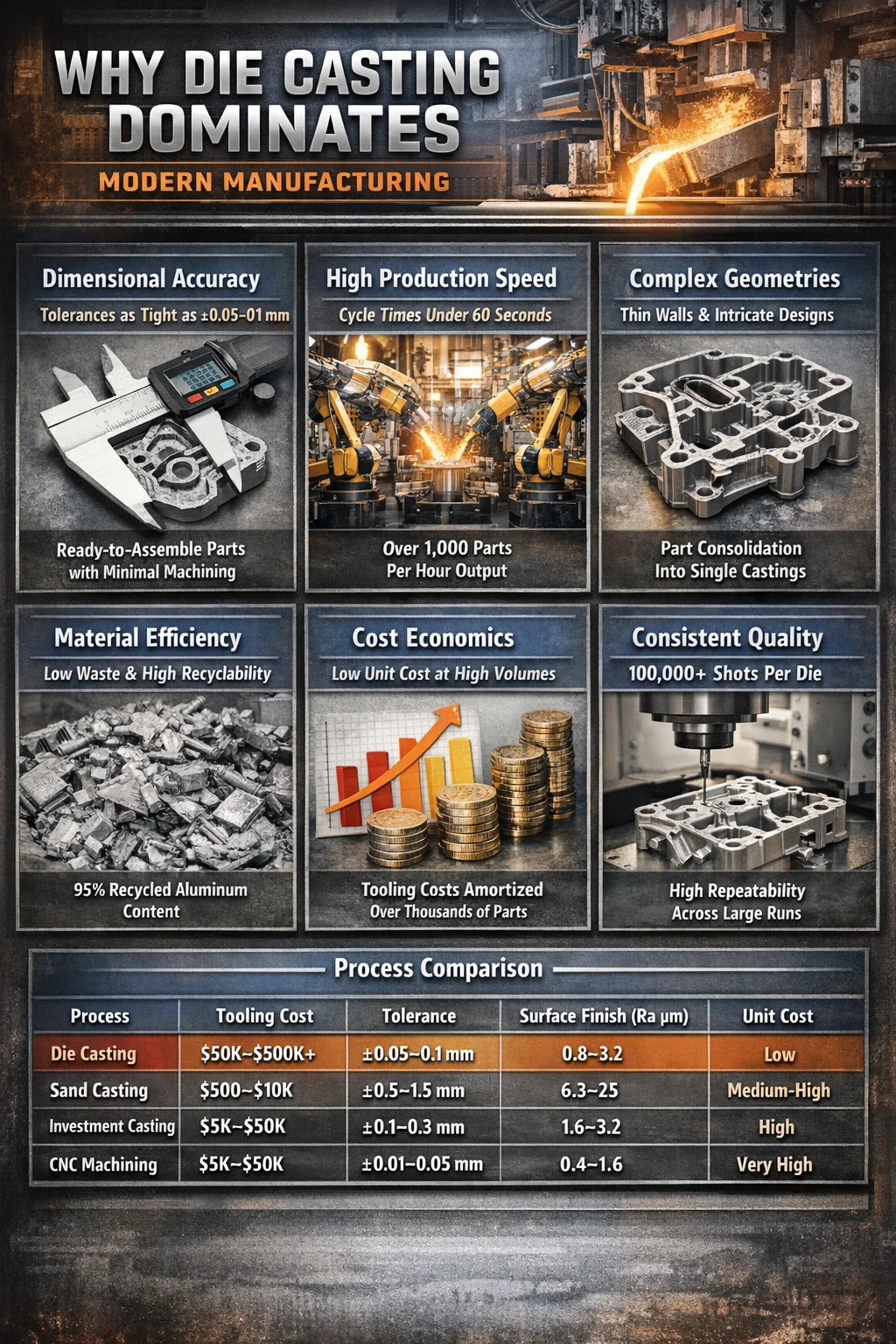

In diesem Artikel wird genau erläutert, warum der Druckguss in der modernen Fertigung seine dominierende Stellung einnimmt. Dabei geht es um Maßgenauigkeit, Geschwindigkeit, Materialeffizienz, Kostenökonomie und wie er im Vergleich zu Konkurrenzverfahren abschneidet.

Maßgenauigkeit und enge Toleranzen

Druckguss erreicht konsequent so enge Toleranzen wie ±0,1 mm Bei den meisten Merkmalen und bei Präzisionswerkzeugaufbauten sind Toleranzen von ±0,05 mm erreichbar. Dieses Maß an Genauigkeit ist in den Prozess selbst integriert – geschmolzenes Metall wird unter hohem Druck (im Bereich von 1.500 bis über 25.000 psi, je nach Legierung und Teilegeometrie) in gehärtete Stahlformen eingespritzt, die ihre Form über Hunderttausende Schüsse hinweg beibehalten.

Was das in der Praxis bedeutet: Die Teile verlassen den Druckgussprozess montagefertig oder erfordern nur eine geringfügige Nachbearbeitung. Löcher, Gewinde, Vorsprünge, Rippen und Hinterschnitte können oft direkt in das Teil gegossen werden. Im Vergleich zum Sandguss, bei dem typischerweise Toleranzen von ±0,5 mm oder schlechter eingehalten werden, reduziert sich beim Druckguss der Bedarf an CNC-Endbearbeitungsvorgängen erheblich.

Bei Getriebegehäusen für Kraftfahrzeuge beispielsweise müssen die Bohrungspositionen für Lagersitze auf Bruchteile eines Millimeters genau eingehalten werden. Aluminiumdruckgussgehäuse erreichen dies direkt aus der Form und reduzieren die Maschinenzeit pro Teil von möglicherweise 20 Minuten CNC-Arbeit auf 3–5 Minuten leichte Nachbearbeitung.

Hohe Produktionsgeschwindigkeit und Zykluszeit

Geschwindigkeit ist eine der entscheidenden Stärken des Druckgussverfahrens. Je nach Teilegröße und Legierung liegen die Zykluszeiten zwischen unter 10 Sekunden für kleine Zinkdruckgussteile und 60–90 Sekunden für größere Aluminiumteile. Eine einzige Druckgussmaschine, die mit einer Mehrkavitäten-Matrize betrieben wird, kann pro Schicht Tausende von Fertigteilen produzieren.

Insbesondere der Zinkdruckguss ist außergewöhnlich schnell. Kleine Zinkkomponenten – Steckergehäuse, Verriegelungsmechanismen, Miniaturstrukturteile – können mit überdurchschnittlichen Geschwindigkeiten hergestellt werden 1.000 Schüsse pro Stunde auf Heißkammermaschinen. Dieser Durchsatz ist mit Feinguss, Schmieden oder maschineller Bearbeitung aus Stangenmaterial einfach nicht erreichbar.

Hochdruck-Druckgusslinien (HPDC) im Automobilsektor laufen nahezu kontinuierlich, wobei die automatisierte Teileentnahme, das Beschneiden und die Qualitätsprüfung direkt in die Zelle integriert sind. Eine gut optimierte HPDC-Zelle, die Motorlager oder Getriebegehäuse aus Aluminium herstellt, kann eine Leistung erbringen 400 bis 600 Komplettteile pro Schicht , mit minimalem Bedienereingriff.

Dieser Geschwindigkeitsvorteil verstärkt sich gegenüber großen Produktionsläufen. Wenn Sie 500.000 identische Teile pro Jahr benötigen, amortisieren sich die Werkzeugkosten pro Einheit schnell und der Zykluszeitvorteil führt direkt zu niedrigeren Arbeitskosten pro Teil.

Fähigkeit zur komplexen Geometrie

Druckguss ermöglicht die Herstellung von Teilen mit komplexer Geometrie, die durch maschinelle Bearbeitung unerschwinglich teuer und durch Schmieden oft unmöglich wäre. Innendurchgänge, dünne Wände, komplexe Außenprofile, integrierte Montagefunktionen und dekorative Oberflächenstrukturen können alle in ein einziges Druckgussteil integriert werden.

Dünnwandfähigkeit

Aluminium-Druckgussteile erreichen üblicherweise Wandstärken von 1,5 bis 2,5 mm . Zink, das über eine hervorragende Fließfähigkeit verfügt, kann so dünne Wände erzeugen 0,4 mm in kleinen Teilen. Diese Fähigkeit ist entscheidend für die Gewichtsreduzierung in Automobil- und Luft- und Raumfahrtanwendungen sowie für die Größenreduzierung bei Gehäusen der Unterhaltungselektronik.

Teilekonsolidierung

Eine der wirtschaftlich bedeutendsten Anwendungen der Druckgussgeometriefähigkeit ist die Teilekonsolidierung – die Kombination zuvor mehrerer gefertigter und zusammengebauter Komponenten zu einem einzigen Druckgussteil. Teslas Einsatz von großformatigem Druckguss (Giga Casting) hat sich gefestigt über 70 einzelne Stanz- und Schweißteile in der hinteren Unterbodenstruktur des Model Y in einem einzigen Aluminiumdruckguss gefertigt. Dadurch konnten Montagevorrichtungen, Schweißroboter und Verbindungsvorgänge in einem großen Teil der Karosseriestruktur eingespart werden.

Eine ähnliche Logik gilt in kleinerem Maßstab in vielen Branchen. Ein hydraulischer Verteilerblock aus Druckguss kann einen bearbeiteten Block sowie mehrere geschweißte Anschlüsse und Anschlüsse ersetzen, wodurch sowohl die Anzahl der Teile als auch potenzielle Leckstellen reduziert werden.

Qualität der Oberflächenbeschaffenheit

Druckguss erzeugt Oberflächenveredelungen im Bereich von Ra 0,8 bis 3,2 µm direkt aus der Matrize, ohne zusätzliche Bearbeitung oder Polieren. Dies ist deutlich glatter als Sandguss (Ra 6,3–25 µm) und vergleichbar mit leichten Bearbeitungsvorgängen.

Die glatte Gussoberfläche eignet sich zum direkten Lackieren, Pulverbeschichten, Eloxieren oder Plattieren ohne umfangreiche Oberflächenvorbereitung. Für verbraucherorientierte Produkte – Griffe, Gehäuse, Zierleisten – bedeutet dies geringere Endbearbeitungskosten und schnellere Zeit bis zum marktfähigen Erscheinungsbild.

Druckgusswerkzeuge können auch strukturierte Oberflächen, Logos, Teilenummern und feine Details direkt in die Formoberfläche integrieren, sodass Branding und Identifikation eingegossen werden und nicht als sekundäre Schritte angewendet werden.

Materialeffizienz und Recyclingfähigkeit

Druckguss ist ein Near-Net-Shape-Prozess, was bedeutet, dass die Metallmenge im fertigen Gussteil nahezu der verbrauchten Metallmenge entspricht. Im Gegensatz zur Bearbeitung von Vollbarren, bei denen bei komplexen Teilen Materialabtragsraten von 50–80 % üblich sind, fällt beim Druckguss relativ wenig Ausschuss an. Angusssysteme, Überlaufschächte und Grate werden abgeschnitten und direkt wieder in den Schmelzofen zurückgeführt.

Die beim Druckguss verwendeten Primärlegierungen – Aluminium, Zink, Magnesium und kupferbasierte Legierungen – sind alle in hohem Maße recycelbar. Sekundäraluminiumlegierungen (hergestellt aus recyceltem Schrott und nicht aus primär geschmolzenem Metall) machen den Großteil des im Druckguss verwendeten Aluminiums aus, und ihre Herstellung erfordert etwa 5 % der Energie benötigt, um Primäraluminium aus Bauxiterz herzustellen. Dies macht Druckguss zu einem grundsätzlich nachhaltigeren Metallumformungsprozess im Vergleich zu Verfahren, die auf der Zufuhr von Primärmetall basieren.

Bei der Massenproduktion haben selbst kleine Verbesserungen der Metallausbeute erhebliche Auswirkungen auf die Kosten. Eine Anlage, die 10.000 kg Aluminium pro Tag gießt und die Ausbeute um 70 % auf 75 % steigert, gewinnt 500 kg verkaufsfähiges Metall pro Tag zurück – eine deutliche Reduzierung der Inputkosten und des Energieverbrauchs.

Kostenökonomie im Maßstab

Beim Druckguss fallen im Vorfeld hohe Werkzeugkosten an – eine Produktionsform für ein Aluminiumteil mittlerer Komplexität kostet in der Regel zwischen 50.000 $ und 250.000 $ , abhängig von Größe, Komplexität und Anzahl der Kavitäten. Bei sehr großen Strukturgussteilen oder Werkzeugen mit mehreren Schlitten können die Kosten 500.000 US-Dollar übersteigen. Diese vorgezogene Investition ist das Haupthindernis für den Druckguss bei Kleinserienanwendungen.

Sobald sich die Werkzeugkosten jedoch über ein ausreichendes Produktionsvolumen – typischerweise 20.000 bis 50.000 Teile oder mehr – amortisieren, sinken die Kosten pro Einheit beim Druckguss deutlich unter denen von Alternativen. Die Kombination aus schnellen Zykluszeiten, minimalem Arbeitsaufwand pro Teil, geringen Ausschussraten und reduzierten Sekundäroperationen schafft ein wirtschaftliches Stückprofil, mit dem konkurrierende Prozesse bei der Stückzahl nicht mithalten können.

Die Tabelle zeigt, wo Druckguss passt: Es ist nicht die günstigste Option für kleine Stückzahlen und es ist nicht mit der CNC-Bearbeitung für höchste Präzision vergleichbar. Aber für die Produktion komplexer Teile mittlerer bis großer Stückzahlen, die eine hohe Genauigkeit, glatte Oberflächen und niedrige Stückkosten erfordern, nimmt es eine Position ein, die kein anderes Verfahren vollständig ersetzen kann.

Konsistenz und Wiederholbarkeit bei langen Produktionsläufen

Typischerweise ist eine Matrize aus gehärtetem H13-Stahl für den Aluminiumdruckguss geeignet 100.000 bis 200.000 Schüsse bevor eine Sanierung oder ein Austausch erforderlich ist. Zinkgussformen, die bei niedrigeren Temperaturen und Drücken betrieben werden, überschreiten regelmäßig die Werte 1.000.000 Schüsse . Während dieser Lebensdauer ändern sich die Formabmessungen nur minimal, sodass die Teileabmessungen vom ersten bis zum letzten Schuss innerhalb der Spezifikation bleiben.

Diese Wiederholgenauigkeit ist für die Fließbandfertigung von entscheidender Bedeutung. Wenn Tausende identischer Teile mit anderen Komponenten von mehreren Lieferanten zusammenpassen müssen, ist Konsistenz ebenso wichtig wie Genauigkeit. Eine Druckgusshalterung, die bei Schuss 1 richtig passt, sollte bei Schuss 100.000 genauso gut passen – und in einem gut gewarteten Druckgussbetrieb wird dies auch der Fall sein.

Moderne Druckgussmaschinen verwenden eine Prozesssteuerung mit geschlossenem Regelkreis, um die Schussparameter – Einspritzgeschwindigkeit, Druck, Formtemperatur, Abkühlzeit – innerhalb enger Fenster zu halten und so sicherzustellen, dass die Teileeigenschaften über Schichten, Bediener und sogar Anlagen hinweg konsistent bleiben, wenn dieselbe Formspezifikation verwendet wird.

Legierungsoptionen und mechanische Eigenschaften

Druckguss ist nicht auf ein einziges Material beschränkt. Die am häufigsten verwendeten Druckgusslegierungen bieten jeweils ein spezifisches Leistungsprofil:

• Aluminiumlegierungen (A380, A383, ADC12): Das am häufigsten verwendete Druckgussmaterial. Gutes Verhältnis von Festigkeit zu Gewicht, ausgezeichnete Korrosionsbeständigkeit, gute Wärmeleitfähigkeit. Zugfestigkeit typischerweise 300–330 MPa. Ideal für Automobilstrukturteile, Elektronikgehäuse und Pumpenkörper.
• Zinklegierungen (Zamak 3, Zamak 5, ZA-8): Höhere Dichte als Aluminium, aber außergewöhnliche Fließfähigkeit des Gusses ermöglicht dünnste Wände und feinste Details. Zugfestigkeit 280–400 MPa. Wird häufig in Schlössern, Beschlägen, Steckverbindern und Präzisions-Miniaturteilen verwendet.
• Magnesiumlegierungen (AZ91D, AM60): Leichtestes Strukturmetall, das beim Druckguss verwendet wird, etwa 35 % leichter als Aluminium. Zugfestigkeit 230–260 MPa. Zunehmender Einsatz in Automobil-Instrumententafeln, Lenksäulen und Laptop-Gehäusen.
• Kupferlegierungen (Messing, Bronze): Wird dort eingesetzt, wo Korrosionsbeständigkeit, elektrische Leitfähigkeit oder Lagereigenschaften erforderlich sind. Höherer Werkzeugverschleiß aufgrund erhöhter Gusstemperaturen.

Die mechanischen Eigenschaften von Druckgussteilen sind zwar aufgrund der Mikroporosität im Guss im Allgemeinen schlechter als die von geschmiedeten Teilen, reichen aber für die überwiegende Mehrheit der Strukturanwendungen aus. Die Wärmebehandlung von Aluminiumdruckgussteilen (T5- oder T6-Vergütung) kann bei Bedarf die Festigkeit und Härte weiter verbessern, ist jedoch auf Teile mit geringer Porosität beschränkt, die durch vakuumunterstützte oder Pressdruckgussverfahren hergestellt werden.

Anwendungen, bei denen Druckguss den größten Wert bietet

Wenn Sie verstehen, wo sich Druckguss auszeichnet, können Sie besser klären, wann er gegenüber konkurrierenden Prozessen spezifiziert werden sollte.

Automobilindustrie

Der Automobilsektor macht etwa einen Anteil aus 70 % der gesamten Aluminiumdruckgussproduktion weltweit. Motorblöcke, Getriebegehäuse, Kupplungsgehäuse, Ölpumpen, Differentialgehäuse, Aufhängungshalterungen und Batteriegehäuse von Elektrofahrzeugen werden üblicherweise aus Druckguss hergestellt. Das Streben nach Leichtbau bei Fahrzeugen zur Verbesserung der Kraftstoffeffizienz und der Reichweite von Elektrofahrzeugen hat die Verlagerung von Gussteilen aus Eisen und Stahl hin zu Druckgussteilen aus Aluminium beschleunigt.

Unterhaltungselektronik

Laptoprahmen, interne Strukturrahmen für Smartphones, Kameragehäuse und Gehäuse von Audiogeräten werden im Druckgussverfahren hergestellt – hauptsächlich aus Aluminium und Magnesium. Die Möglichkeit, dünnwandige Strukturrahmen mit integrierten Wärmeableitungsfunktionen und Montagevorsprüngen herzustellen, macht Druckguss zum bevorzugten Verfahren für diesen Sektor.

Industrieausrüstung und Elektrowerkzeuge

Getriebegehäuse, Motorendkappen, pneumatische und hydraulische Ventilkörper sowie Gehäuse von Elektrowerkzeugen werden aus Gründen der Haltbarkeit und Maßgenauigkeit in großen Mengen druckgegossen. Die Möglichkeit, komplexe interne Anschlüsse in hydraulische Ventilkörper zu integrieren, ist ein besonderer Vorteil des Druckgusses gegenüber maschinell bearbeiteten Alternativen.

Hardware, Schlösser und Beschläge

Zinkdruckguss dominiert die Massenproduktion von Türbeschlägen, Vorhängeschlossgehäusen, Schrankbeschlägen, Sanitärarmaturen und elektrischen Anschlüssen. Die Detailauflösung und die Oberflächenbeschaffenheit von Zinkdruckguss entsprechen oder übertreffen die durch maschinelle Bearbeitung erreichbaren Werte, und das zu einem Bruchteil der Kosten pro Volumeneinheit.

Einschränkungen, die Sie bei Ihrer Prozessauswahl berücksichtigen müssen

Druckguss ist nicht für jede Anwendung die richtige Wahl. Sich über die Grenzen im Klaren zu sein, verhindert kostspielige Fehler:

• Hoher Werkzeugaufwand: Bei der Produktion geringer Stückzahlen (weniger als 10.000–20.000 Teile) können die Werkzeugkosten oft nicht wettbewerbsfähig amortisiert werden. Sandguss oder Feinguss können bei geringeren Mengen wirtschaftlicher sein.
• Porosität: Beim herkömmlichen Hochdruck-Druckguss wird Luft im Gussteil eingeschlossen, wodurch Mikroporosität entsteht, die die Schweißbarkeit einschränkt und die Wärmebehandlung erschwert. Vakuumdruckguss und Squeeze-Casting mildern dieses Problem, erhöhen jedoch die Prozesskosten.
• Eingeschränktes Legierungssortiment: Nicht alle Metalle sind für den Druckguss geeignet. Legierungen mit hohem Schmelzpunkt wie Stahl und Titan werden aufgrund der extremen Temperaturen und des schnellen Formverschleißes nicht kommerziell gegossen.
• Einschränkungen hinsichtlich der Teilegröße: Sehr große Teile erfordern sehr große und teure Maschinen. Obwohl es inzwischen strukturelle Druckgussmaschinen mit Schließkräften über 6.000 Tonnen gibt, gibt es immer noch praktische Grenzen bei der Teilegröße.
• Designbeschränkungen: Die Wandstärke muss relativ gleichmäßig bleiben, um Schrumpffehler zu vermeiden. Tiefe Hinterschneidungen und bestimmte Innengeometrien erfordern seitliche Eingriffe oder Kerne, was die Komplexität und Kosten der Werkzeuge erhöht.

Keine dieser Einschränkungen macht die Kernvorteile des Druckgusses zunichte – sie definieren lediglich den Betriebsbereich, innerhalb dessen Druckguss die optimale Wahl ist.

Neue Entwicklungen zur Erweiterung der Druckgusskapazitäten

Das Druckgussverfahren entwickelt sich ständig weiter, erweitert sein Anwendungsspektrum und überwindet historische Einschränkungen.

Vakuumunterstützter Druckguss

Durch das Evakuieren der Luft aus dem Formhohlraum vor dem Einspritzen wird beim Vakuum-Druckguss die Porosität drastisch reduziert. Dies ermöglicht die T6-Wärmebehandlung von Aluminiumdruckgussteilen und verbessert die Streckgrenze 30–50 % im Vergleich zum Gusszustand und eröffnet strukturelle Anwendungen, die bisher auf Schmiedeteile beschränkt waren.

Halbfester Druckguss (Rheocasting und Thixocasting)

Das Einspritzen von Metall in einem halbfesten Zustand – teilweise erstarrt zu einer Aufschlämmung und nicht vollständig flüssig – reduziert Turbulenzen und eingeschlossene Gase während der Einspritzung. Halbfeste Druckgussteile weisen eine Mikrostruktur auf, die Schmiedestücken ähnelt, mit hervorragenden mechanischen Eigenschaften und Schweißbarkeit. Der Einsatz von Automobilstrukturkomponenten nimmt zu.

Großformatiger Strukturdruckguss

Für Automotive-Struktur-Megagussteile kommen Maschinen mit Schließkräften von 6.000 bis 9.000 Tonnen zum Einsatz. Mit diesen Systemen, die Tesla erstmals in der Massenproduktion eingeführt hat und die jetzt von mehreren OEMs übernommen werden, werden Rohkarosseriestrukturen in einzelnen Gussteilen hergestellt, für die zuvor Dutzende gestanzter und geschweißter Komponenten erforderlich waren. Dies stellt einen grundlegenden Wandel in der Art und Weise dar, wie Fahrzeugstrukturen hergestellt werden.

Simulationsgesteuertes Werkzeugdesign

Fortschrittliche Simulationssoftware für Formfluss und Erstarrung ermöglicht die Optimierung der Druckgusswerkzeuge, bevor Metall geschnitten wird. Anschnittpositionen, Angussgeometrie, Überlaufplatzierung und Kühlkanaldesign werden digital validiert, wodurch die Anzahl der erforderlichen Werkzeugiterationen reduziert und die Zeit vom Entwurf bis zum ersten Produktionsteil verkürzt wird. Dies reduziert die historisch hohen Kosten und das Zeitrisiko bei der Entwicklung von Druckgusswerkzeugen.
